山东谱析PX-CF19棒状薄层色谱分析仪是采用棒状薄层分离技术与氢火焰离子化检测 (TLC/FID) 手段组合而成的科学分析仪器。本仪器结合公司传统气相色谱仪经过十多年的发展和完善，现已非常成熟 。新型的PX-CF19棒状薄层色谱分析仪采用了蕞新的电子传感技术和目前国内的激光机械加工工艺，无论是实验分析数据以及仪器质量都非常可靠。
PX-CF19 棒状薄层色谱分析仪的特点
●简便性: 该仪器具有操作简便、分析速度快、分析周期短、分析数据准确等特点。
●环保性: 由于使用甲苯为溶剂且用量极少，大大降低了对人体的损害，有利环保和操作人员健康。
●经济性: 色谱棒可重复使用，一般为50次，展开过程仅需少量溶剂，费用非常低。
●广泛性: 对于大量的有机化合物都能直接检测，包括很难用于气相色谱仪分析的较高沸点样品。广泛用于石油化工、医药卫生、环境检测、化学、石油地质、煤炭化学、精细化工等方面。
PX-CF19 棒状薄层色谱仪的工作原理
将常温下不挥发、在火焰中燃烧可溶性的有机样品，用溶剂稀释后点到涂有硅胶氧化铝吸附的薄层棒上，除溶剂后放入相应的展开槽中，在一定的饱和蒸气压的环境条件下进行展开分离；经过样品展开后的薄层棒按顺序进入到FID中，按一定速度在FID上燃烧；得到离子流信号由计算机采集处理；从而得到色谱分析结果。
PX-CF19 棒状薄层色谱分析仪的应用
该仪器可检测所有有机化合物尤其是气相色谱不易分离、液相色谱难以分析的有机化合物及药物中大分子化合物、跟踪有机合成反应过程。可在开放的条件下检测气相色谱和液相色谱方法很难检测的复杂样品。并可以非常简单的对所分析的样品进行定量。
主要应用以下研究中：脂类、磷脂类、蜡、脂肪酸、合成脂和合成油、润滑脂、润滑油类、表面活性剂、各类工业脂类、原油、沥青、渣油和各类烃类物质、聚合物，食用油，医药试剂。
●该仪器完全适用于2008年被中国石油天然气行业标准认证的《SY/T5119-2008岩石可溶有机物和原油族组分棒薄层火焰离子化分析方法》
●该仪器完全适用于2005年9月被中华人民共和国国家标准认证的《SH/T0753-2005润滑油基础油化学族组成测定法》
在原油组分分析中与传统柱层析法比较具有的优势
1．二者数据有可比性。
2．由于FLC/FID法自动化程度高，检测手段的智能化，准确度，精确度大大高于柱层析法。
3．柱层析只能分析0.1g以上样品,TLC/FID法正常分析样品0.1～1.0ug,检查出量仅为1×10-6 ，在满足常量分析的同时,更可用于微量分析;
4．柱层析法在分析饱和烃、芳烃、胶质、沥青质等组成时（其中沥青质用叠加法）要消耗大量的有机溶剂，分析周期长，分析结果的精度不高，而TLC/FID法有机溶剂消耗量仅占柱层析法的1‰，分析时间短，分析时间小于60分钟（一次可做10个样），并且精度可以达到ppm级。
5. 两种方法比较TLC/FID提高分析效率30多倍，拓宽了分析方法的前处理和后处理的适应范围，同时节省大量试剂，并改善了工作环境。
PX-CF19 棒状薄层色谱分析仪的技术指标
FID稳定时间：<20min，检出限<1×10-9g/s；
极化电压：265V；
扫描速度：50～300mm/min（任设）；
点样量：1ug～20ug；
信号输出：0～1000mv（由配套色谱工作站接收）；
谱图和数据处理：在线采集，实时存储并可直接进行谱图处理和报告输出；
点火装置：外置电子点火；
电压：220 V/AC
频率：50/60Hz ±5%；
功率：300 W；
PX-CF19 棒状薄层色谱分析仪的配套设备
1.DM-300多功能样品点样展开台
用于有机化学实验、PX-CF19（薄层色谱实验）样品的展开。
可为实验的展样过程提供一个稳定的外部环境，减少外部空气中的溶剂蒸汽和灰尘颗粒对薄层棒的污染。
可将一般不太注意的试剂转移、有机样品提取、样品浓缩时产生的微量有毒的有机试剂与操作人员隔离。
该产品外形精巧美观、操作方便、易摆放、在仅1.5平方米的范围内即可完成样品提取、浓缩、展开、分析。
同时也可进行芳烃的观测。
● 恒温温度： 0-40℃ 排风量：3.5m³/min
● 输入功率：1150w
● 电源电压：220V±10%
● 外形尺寸（LxWxH)：880mmx360mmx400mm
● 整机重量：<20Kg
2.空气发生器
氢火焰离子检测器（FID )提供助燃气。
采用全封闭式静音压缩机为动力，将自然空气经过净化，除去空气中的水份、油污和杂质，经稳压装置输出 稳定、洁净的空气，噪音低。
● 输出流量: 0-3000mL/min
● 输出压力: 0-0.4MPa
● 输入功率：<160W
● 电源电压：220V±10%
● 外形尺寸（LxWxH)： 430mmx290mmx400mm
● 整机重量：<26Kg
3.氢气发生器
为棒状薄层色谱实验提供燃气和载气。
利用SPE电解分离技术，氢气纯度高（99.995%~99.9999% ),流量稳定，使用安全 方便，设有多种报警装置（超压报警、缺水报警、积水报警）。
● 输出流量（ml/min) 0~210 0~310 0~510
● 输出压力（MPa) 0.02~0.4(常规）/0.02~0.7（高压）稳压输出
● 氢气纯度（%） >99.995 / >99.9999
● 输入功率（W）<90 <150 <200
● 电源电压（V） AC 220V/110V 50~60Hz
● 外形尺寸(LxWxH)mm 420x227x352
● 水质要求 水的电阻率 >1MΩ.cm
● 整机重量（kg）<15

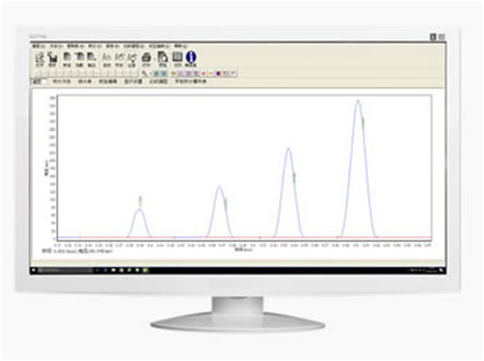

4.色谱工作站
色谱工作站由软件和硬件两部分组成，工作站硬件对棒状薄层色谱实验的色谱信号进行采集，处理和传输。
电脑端的工作站软件实现谱图采集控制，谱图生成谱图编辑，处理实验数据，输出打印等功能。
● 输出电压范围：-500mv～1500mv
● 积分灵敏度1微伏/秒，最小分辨率0.1uV，最小峰宽0.1s。
● 动态范围107,线性度：±0.01%；
● 采样频率为100次/秒
● 噪声：±1μV（24位高精度数模转换）
6.移液器
定量转移色谱实验中所用到的有机溶剂，可方便快捷的调配展开剂的比例。
● 轻便且设计符合人机工效学
● 数字视窗，令所设定量程一目了然
● 量程范围广，0.1μl至10ml
● 使用附件工具，能方便快捷地进行校准和维修
● 精确的分液，每支移液器都遵照EN/ISO8655标准进行校准
●下半支可高温高压消毒
7.薄层棒
PX-CF19 棒状薄层色谱分析仪所采用的薄层棒。
直径1mm，吸附剂涂层厚度0.05mm，涂层长度120mm，吸附剂为硅胶/氧化铝。
可反复活化使用，拥有良好的分离性和稳定的可重复性。
